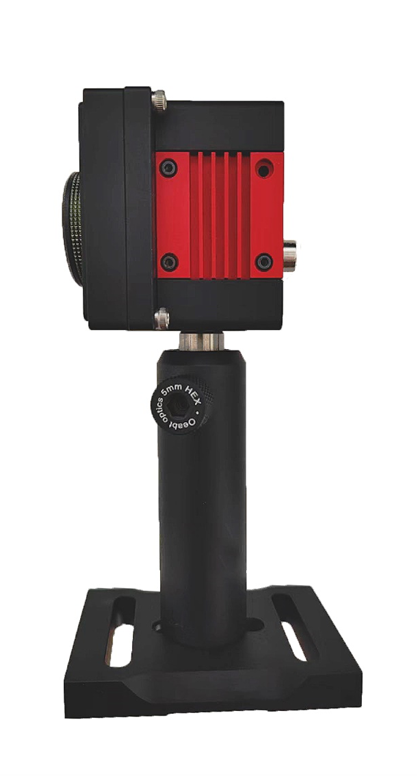

產品圖片：

產品簡介：

Beamfiler光斑分析儀可實現激光光斑檢測及測試應用。為客戶提供定制光束質量分析一體化設計解決方案，并支持多應用開發。通過光束分析裝置一體化設計，配套衰減方案設計，最小可測量直徑40μm光斑，支持實時曝光及增益調節。該系統可以對連續可見激光光斑進行采樣，分析得到激光光斑中心，半徑，橢圓比等，并對光強能量場進行二維和三維顯示。可廣泛用于需要對激光光斑形狀進行檢測得場合，如激光生產，維護以及激光應用。也常用于光學器件質量檢查，激光腔鏡調整，外光路準直，光纖對準耦合分析等。

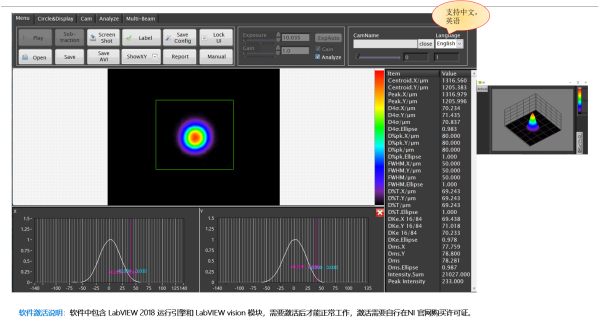

軟件界面：

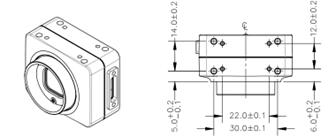

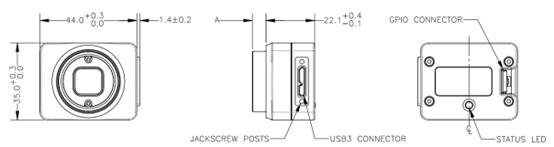

產品硬件參數：

產品軟件參數：

軟件

XP, Vista, Win7, Win8 (32/64 位)Windows系統

多開 (同時打開多個程序?qū)嵗?

支持 USB/火線/CameraLink 相機

CWMode/脈沖模式 (軟件觸發)

實時模式 (實時數據) 和保存模式 (存儲數據) 可同時使用

標準功能

ROI 調整 (質心、峰值、光束寬度)

計算 (閾值級別、最高像素)

縮放功能 (所有可視化和測量窗口)

相機設置 (曝光時間、增益)

曝光自動, 增益自動

觸發設置 (延時)

導出

數據 (CSV)

圖像 (BMP /PNG)

灰度圖像8位

視頻 (AVI)

視頻捕捉/回放

生成報告

窗口

2維視圖

3維視圖

XY截面視圖

多光斑分析

光束參數 (光束寬度、質心、橢圓率等)

數據監測

峰值、質心 X/Y、光束寬度:D4、DPK、DT

導入

數據 (CSV)

灰度圖像8位

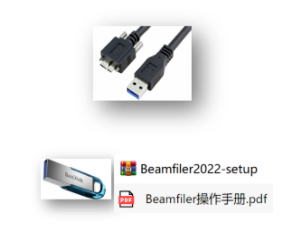

組成部件

傳感器，配備數據連接線

Beamfiler操作軟件

可選衰減配件

功能特點：

1，高速度、高分辨率顯示2D和3D偽彩色光束輪廓
2，支持Windows XP Service Pack 3或更高版本的操作系統
3，支持控制相機的曝光、增益和分辨率
4，實時進行光斑的偽彩色2D顯示、長短軸的高斯曲線顯示
5，支持2D模式下的連續縮放
6，測量光斑的長短軸、橢圓率、旋轉角等參數
7，支持參數的統計分析
8，記錄和導出參數，或者生成報告
9，讀取光斑圖片并測量參數
10，多選擇的圖片保存功能
11，支持USB3.0接口
12，可定制拓展功能
